2D网格渲染器
2D网格渲染器（Mesh2DRender）用于在2D场景中显示和渲染2D网格，支持纹理渲染，可以设置渲染颜色，还可以添加自定义的材质，接收2D光照效果。开发者可以用来创建复杂的2D图形效果，支持自定义网格形状，适合制作需要精确网格控制的2D游戏元素。
在游戏开发中，2D网格渲染器能够在2D游戏中实现更复杂和精细的视觉效果。例如，制作带有特殊光照效果的2D角色，创建复杂形态的 2D物体，实现复杂的2D特效。
总之，这个组件能够帮助开发者突破传统2D渲染的限制，创造出更加丰富和独特的效果。
二、在LayaAir-IDE中使用

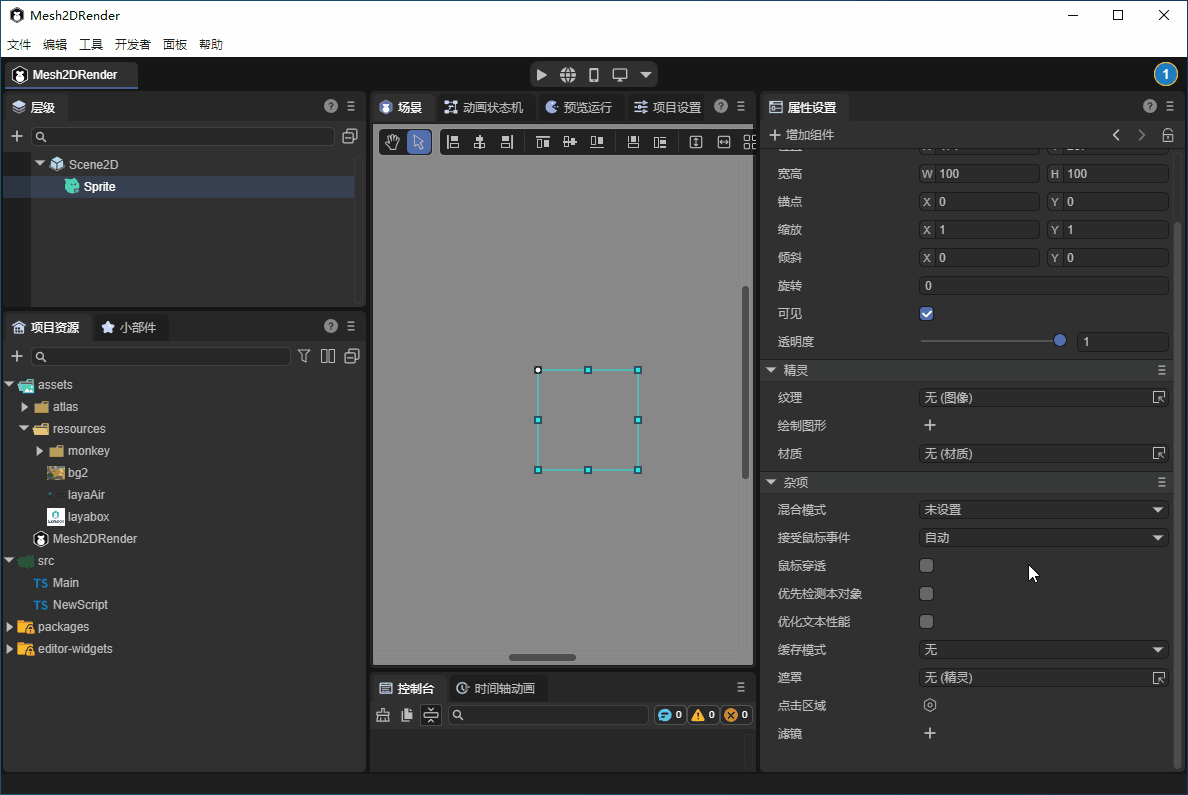

Section titled “二、在LayaAir-IDE中使用”在LayaAir-IDE中，创建一个sprite，在sprite上添加2D网格渲染器组件，如动图2-1所示。
（动图2-1）
添加后的组件属性如图2-2所示，
（图2-2）
其中渲染图层和接受光照属性都与光照相关，具体用法参考2D灯光的文档。下面分别介绍其它的属性：
2.1 材质

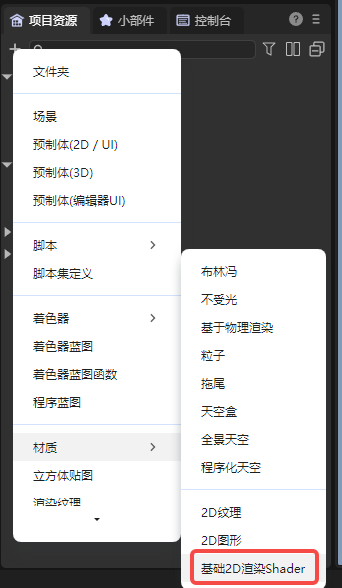

Section titled “2.1 材质”2D网格渲染器支持添加自定义的材质，在LayaAir-IDE中，创建默认的材质为基础2D渲染（BaseRender2D），如图2-3所示，
（图2-3）
将材质添加到2D网格渲染器中的材质属性上，开发者也可以更改这个shader模版，自定义效果。
2Dshader的使用请查看文档自定义2D着色器。
如图2-4所示，使用自定义的Shader实现了一个渐变的效果，
（图2-4）
此shader的代码如下，
Shader3D Start{ type:Shader3D, name:baseRender2D, enableInstancing:true, supportReflectionProbe:true, shaderType:2, uniformMap:{ u_gradientDirection: {type: Vector2, default:[1,1]}, // 渐变方向 u_gradientStartColor: {type:Vector4, default:[1,1,1,1]}, // 渐变起始颜色 u_gradientEndColor: {type:Vector4, default:[1,1,1,1]} // 渐变结束颜色 }, attributeMap: { a_position: Vector4, a_color: Vector4, a_uv: Vector2, }, defines: { BASERENDER2D: { type: bool, default: true } } shaderPass:[ { pipeline:Forward, VS:baseRenderVS, FS:baseRenderPS } ]}Shader3D End
GLSL Start#defineGLSL baseRenderVS
#define SHADER_NAME baseRender2D
#include "Sprite2DVertex.glsl";
void main() { vec4 pos; //先计算位置，再做裁剪 getPosition(pos); vertexInfo info; getVertexInfo(info);
v_texcoord = info.uv; v_color = info.color;
#ifdef LIGHT_AND_SHADOW lightAndShadow(info); #endif
gl_Position = pos; }
#endGLSL
#defineGLSL baseRenderPS #define SHADER_NAME baseRender2D #if defined(GL_FRAGMENT_PRECISION_HIGH) precision highp float; #else precision mediump float; #endif
#include "Sprite2DFrag.glsl";
void main() { clip(); vec4 textureColor = texture2D(u_baseRender2DTexture, v_texcoord);
// 计算渐变因子 float gradientFactor = dot(v_texcoord, normalize(u_gradientDirection)) * 0.5 + 0.5;
// 混合渐变颜色 vec4 gradientColor = mix(u_gradientStartColor, u_gradientEndColor, gradientFactor); textureColor *= gradientColor;
#ifdef LIGHT_AND_SHADOW lightAndShadow(textureColor); #endif
textureColor = transspaceColor(textureColor); setglColor(textureColor); }
#endGLSLGLSL End2.2 网格

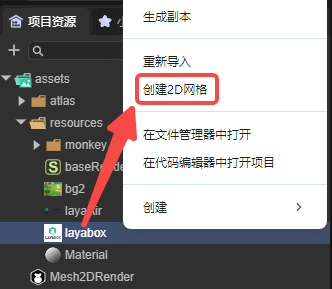

Section titled “2.2 网格”2D网格可以通过两种方式进行创建。一种方法是LayaAir-IDE内置的方法，如图2-5所示，在项目资源面板中，在需要创建网格的图片上右键，选择“创建2D网格”即可。
（图2-5）
另一种方法是通过代码创建的方法，参考第三节中generateCircleVerticesAndUV和generateRectVerticesAndUV的代码。
2.3 纹理与颜色

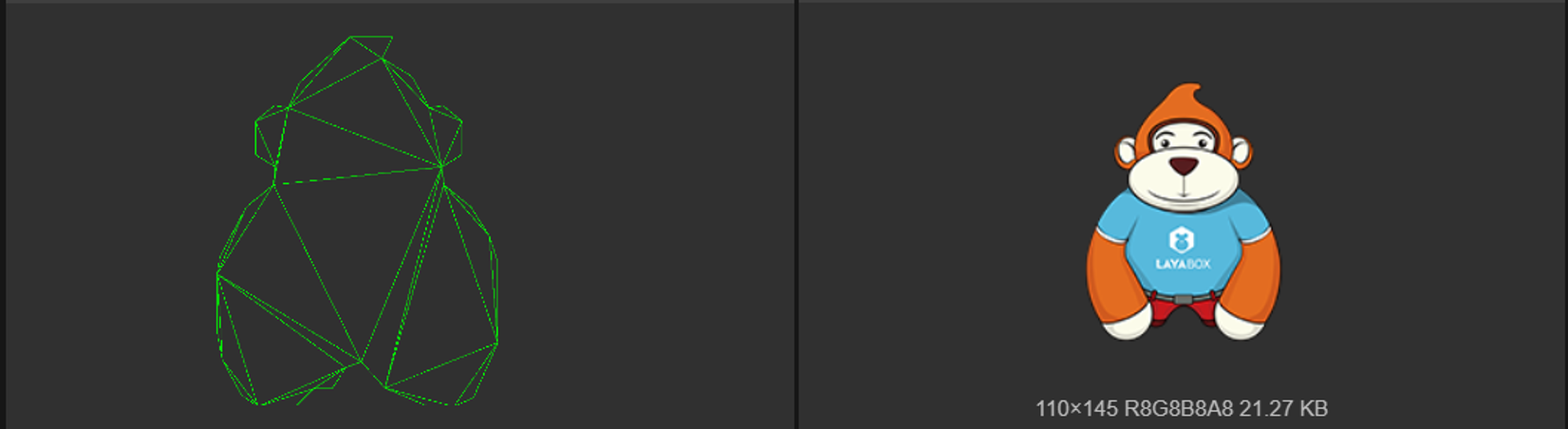

Section titled “2.3 纹理与颜色”纹理的选择不一定要与创建网格时选择的图片相同。例如，创建网格使用的是图2-6中的图片，
（图2-6）

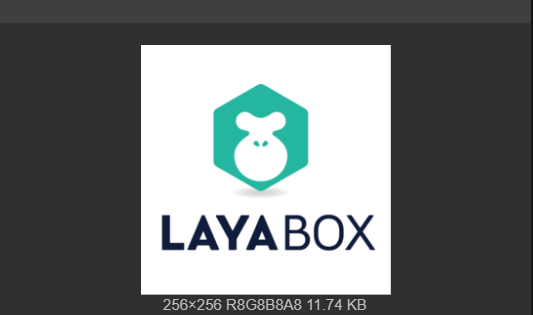

纹理可以使用图2-7中的图片，
（图2-7）

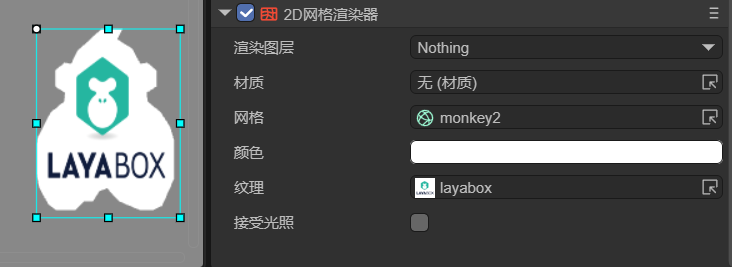

最终的效果如图2-8所示，
（图2-8）

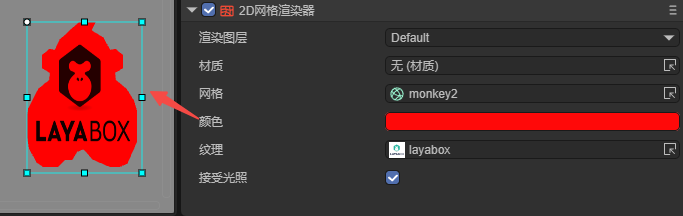

还可以更改颜色，效果如图2-9所示，
（图2-9）
2.4 平铺偏移

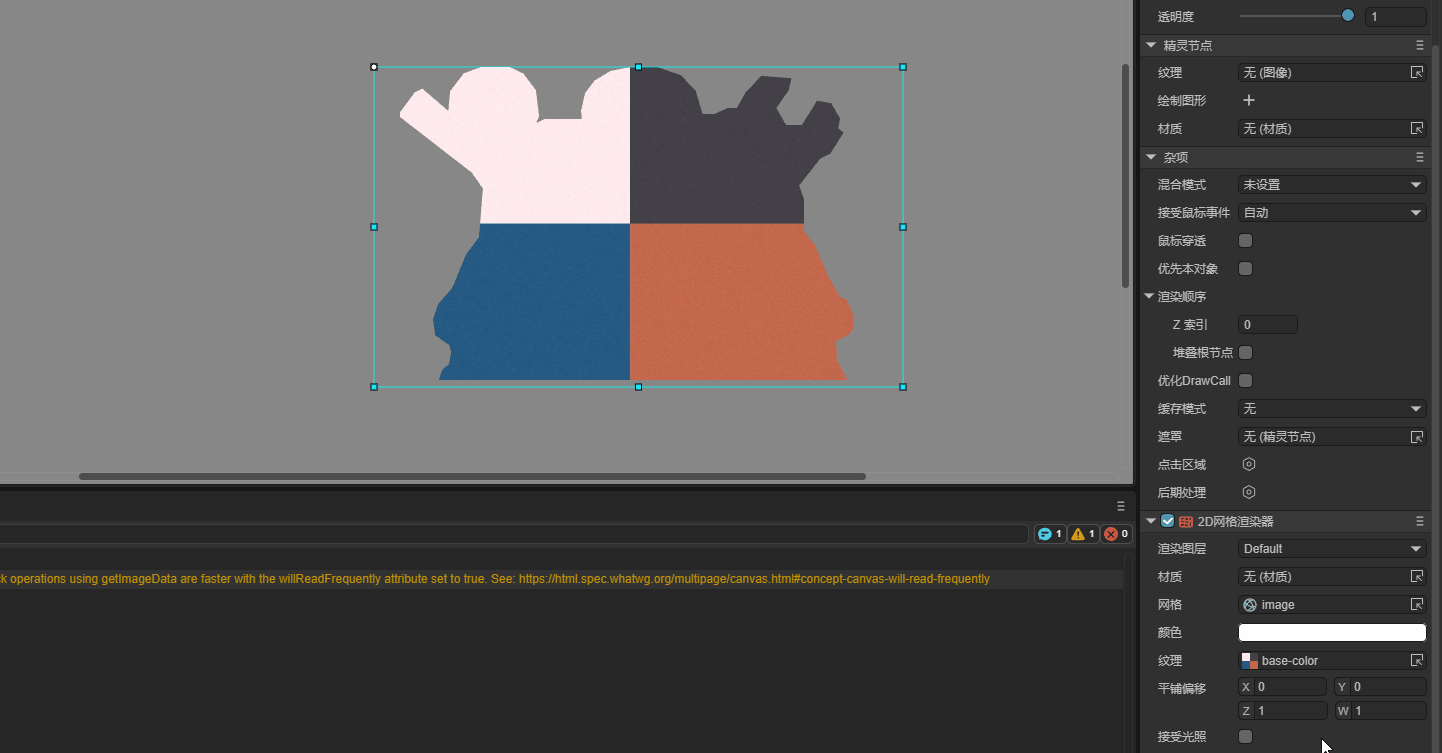

Section titled “2.4 平铺偏移”平铺偏移属性可以更改纹理的位置，缩放。位置改变效果如动图2-10所示。

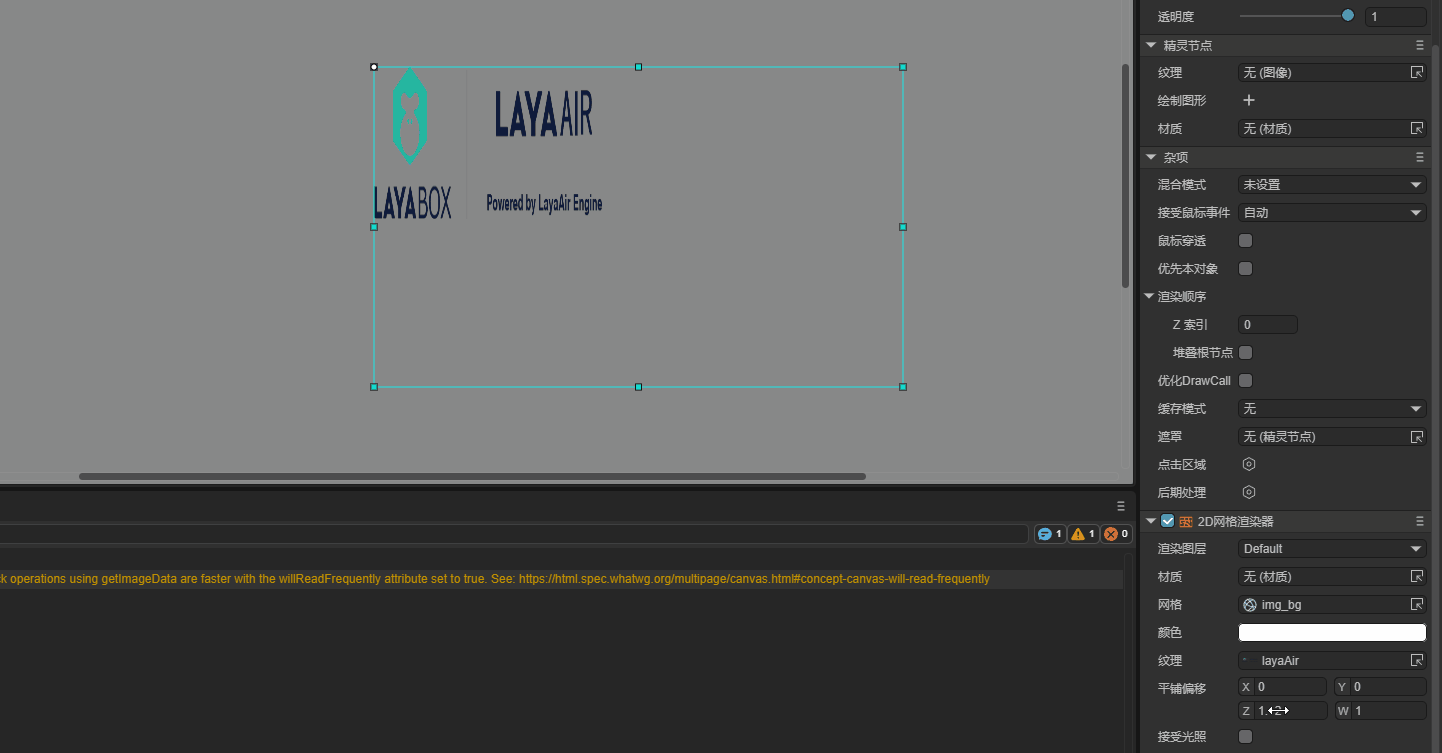

缩放改变效果如动图2-11所示。
三、通过代码使用
Section titled “三、通过代码使用”在LayaAir-IDE中新建一个脚本，添加到Scene2D节点后，加入下述代码，实现一个2D网格渲染器的效果：
const { regClass, property } = Laya;
@regClass()export class Mesh2DRender extends Laya.Script {
@property({type: Laya.Sprite}) private layaMonkey: Laya.Sprite;
//组件被启用后执行，例如节点被添加到舞台后 onEnable(): void { Laya.loader.load("resources/layabox.png", Laya.Loader.IMAGE).then(() => { this.setMesh2DRender(); }); }
// 配置2D网格渲染器 setMesh2DRender(): void { let mesh2Drender = this.layaMonkey.getComponent(Laya.Mesh2DRender); // 添加网格 mesh2Drender.sharedMesh = this.generateCircleVerticesAndUV(100, 100); let tex = Laya.loader.getRes("resources/layabox.png"); mesh2Drender.texture = tex; // mesh2Drender.color = new Laya.Color(0.8, 0.15, 0.15, 1); // mesh2Drender.lightReceive = true; }
/** * 生成一个圆形2D网格 * @param radius 圆的半径 * @param numSegments 圆被分割的段数，段数越多圆越平滑 */ private generateCircleVerticesAndUV(radius: number, numSegments: number): Laya.Mesh2D { // 2π const twoPi = Math.PI * 2; // 顶点数组 let vertexs = new Float32Array((numSegments + 1) * 5); // 索引数组 let index = new Uint16Array((numSegments + 1) * 3); var pos = 0;
// 生成圆周上的顶点 for (let i = 0; i < numSegments; i++, pos += 5) { const angle = twoPi * i / numSegments; // 计算顶点坐标 var x = vertexs[pos + 0] = radius * Math.cos(angle); var y = vertexs[pos + 1] = radius * Math.sin(angle); vertexs[pos + 2] = 0; // z坐标始终为0（2D） // 计算UV坐标 vertexs[pos + 3] = 0.5 + x / (2 * radius); // 将x从[-radius, radius]映射到[0,1] vertexs[pos + 4] = 0.5 + y / (2 * radius); // 将y从[-radius, radius]映射到[0,1] } //圆心 vertexs[pos] = 0; vertexs[pos + 1] = 0; vertexs[pos + 2] = 0; vertexs[pos + 3] = 0.5; vertexs[pos + 4] = 0.5;

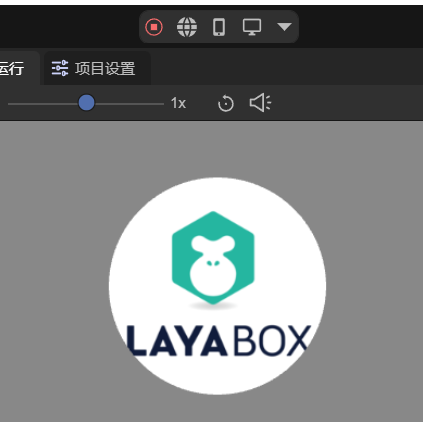

// 生成三角形索引 for (var i = 1, ibIndex = 0; i < numSegments; i++, ibIndex += 3) { index[ibIndex] = i; index[ibIndex + 1] = i - 1; index[ibIndex + 2] = numSegments; } // 处理最后一个三角形：连接最后一个顶点、第一个顶点和圆心 index[ibIndex] = numSegments - 1; index[ibIndex + 1] = 0; index[ibIndex + 2] = numSegments; // 顶点声明 var declaration = Laya.VertexMesh2D.getVertexDeclaration(["POSITION,UV"], false)[0]; let mesh2D = Laya.Mesh2D.createMesh2DByPrimitive([vertexs], [declaration], index, Laya.IndexFormat.UInt16, [{ length: index.length, start: 0 }]); return mesh2D; }}最终的效果如图3-1所示，
（图3-1）
示例中给出的是一个圆形的网格，下面再给出一个矩形网格的写法，
/** * 生成一个矩形2D网格 * @param width 矩形的宽度 * @param height 矩形的高度 */ private generateRectVerticesAndUV(width: number, height: number): Laya.Mesh2D { const vertices = new Float32Array(4 * 5); const indices = new Uint16Array(2 * 3); let index = 0; vertices[index++] = 0; vertices[index++] = 0; vertices[index++] = 0; vertices[index++] = 0; vertices[index++] = 0;
vertices[index++] = width; vertices[index++] = 0; vertices[index++] = 0; vertices[index++] = 1; vertices[index++] = 0;
vertices[index++] = width; vertices[index++] = height; vertices[index++] = 0; vertices[index++] = 1; vertices[index++] = 1;
vertices[index++] = 0; vertices[index++] = height; vertices[index++] = 0; vertices[index++] = 0; vertices[index++] = 1;
index = 0; indices[index++] = 0; indices[index++] = 1; indices[index++] = 3;
indices[index++] = 1; indices[index++] = 2; indices[index++] = 3;

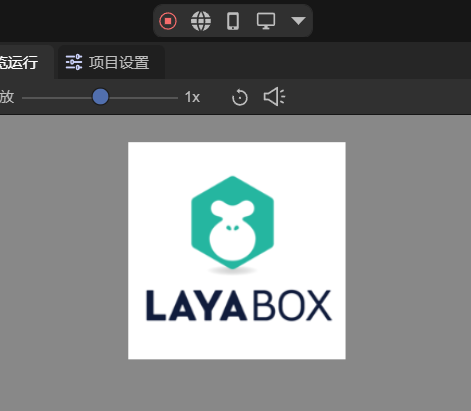

const declaration = Laya.VertexMesh2D.getVertexDeclaration(["POSITION,UV"], false)[0]; const mesh2D = Laya.Mesh2D.createMesh2DByPrimitive([vertices], [declaration], indices, Laya.IndexFormat.UInt16, [{ length: indices.length, start: 0 }]); return mesh2D; }只需替换示例代码中的generateCircleVerticesAndUV即可，效果如图3-2所示。
（图3-2）
