组件系统之Mesh
Mesh是指模型的网格数据，3D模型是由多边形拼接而成，而一个复杂的多边形，实际上是由多个三角形拼接而成。所以一个3D模型的表面是由多个彼此相连的三角面构成。三维空间中，构成这些三角形的顶点的数据以及三角形的索引数据的集合就是Mesh。

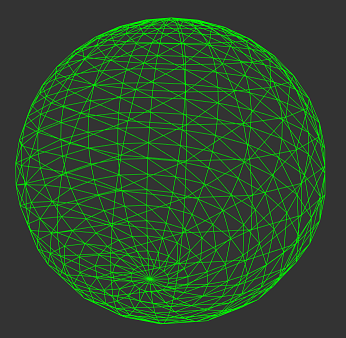

（图1-1）
二、Mesh数据
Section titled “二、Mesh数据”一个网格数据中包含了很多的数据信息，Shader中常见的顶点，法线等数据都是从Mesh数据中获取而来。
一个标准的网格数据由以下的几部分属性组成：
- Vertex：三维空间中位置的集合
- Topology：Mesh的基本片元类型
- Index：索引数据，描述顶点组合片元的整数集合
Vertex：顶点数据
每个顶点可以具有以下的属性内容：
- position顶点
顶点位置标示顶点在模型空间的具体位置，在引擎中使用这个值来确定Mesh的表面，所有的网格都需要这个顶点属性，为必须项
- normal法线
顶点法线表示从顶点位置的表面直接 “向外” 指出的方向。
- tangent切线
顶点切线表示沿着顶点位置表面的” u”(水平纹理)轴指向的方向
- color颜色
顶点颜色表示顶点的基本颜色(如果有的话)。
- uv坐标
一个网格最多可以包含八组纹理坐标。纹理坐标通常称为 UV，这些集合称为通道。
- 骨骼（可选）
在蒙皮网格中，混合指数表示哪些骨骼影响顶点，骨骼重量描述这些骨骼对顶点的影响程度
Topology：片元拓扑
网格的拓扑结构定义了索引缓冲区的结构，而索引缓冲区又描述了顶点位置如何组合成面。每种拓扑类型在索引数组中使用不同数量的元素来定义单个面
LayaAir支持以下网格拓扑:
- Triangle
- Quad
- Lines
- Points
Index Data : 索引数据
索引数组包含引用顶点位置数组中元素的整数。这些整数称为索引
例如，对于包含下列值的索引数组的网格:
0,1,2,3,4,5
如果网格具有三角形拓扑，那么前三个元素(0,1,2)识别一个三角形，而后三个元素(3,4,5)识别另一个三角形。顶点可以贡献的面的数量没有限制。这意味着同一个顶点可以多次出现在索引数组中。
三、Mesh API
Section titled “三、Mesh API”Mesh 类提供了丰富的方法来访问和修改网格数据：
| 方法 | 说明 |
|---|---|
getPositions(positions: Vector3[]) | 获取顶点位置数据 |
setPositions(positions: Vector3[]) | 设置顶点位置数据 |
getNormals(normals: Vector3[]) | 获取法线数据 |
setNormals(normals: Vector3[]) | 设置法线数据 |
getTangents(tangents: Vector4[]) | 获取切线数据 |
setTangents(tangents: Vector4[]) | 设置切线数据 |
getColors(colors: Color[]) | 获取颜色数据 |
setColors(colors: Color[]) | 设置颜色数据 |
getUVs(uvs: Vector2[], channel) | 获取纹理坐标数据 |
setUVs(uvs: Vector2[], channel) | 设置纹理坐标数据 |
getIndices() | 获取索引数据 |
setIndices(indices) | 设置索引数据 |
getSubMesh(index: number) | 获取子网格 |
calculateBounds() | 从顶点数据生成包围盒 |
markAsUnreadbale() | 标记为不可读以减少内存 |
clone() | 克隆网格 |
常用属性：
| 属性 | 说明 |
|---|---|
vertexCount | 顶点个数 |
indexCount | 索引个数 |
subMeshCount | 子网格个数 |
indexFormat | 索引格式 |
bounds | 包围盒 |
四、相关组件
Section titled “四、相关组件”在 LayaAir 中，要将网格渲染到场景中，需要 MeshFilter 和 MeshRenderer 两个组件配合使用：
- MeshRenderer（网格渲染器）：负责渲染网格，设置材质、阴影、光照贴图等
- MeshFilter（网格过滤器）：负责持有网格数据的引用
创建基础模型请参考3D基础显示对象
