网格导出

• 入口：MeshFile.SaveFile → MeshUitls
• 格式：LAYAMODEL:0501（.lm）
• 两条路：静态 writeMesh · 蒙皮 writeSkinnerMesh

本章思路

网格导出将 Unity Mesh 的几何数据（顶点流、索引、骨骼绑定）写入 Laya 的 .lm，按以下顺序处理——① 枚举顶点属性并构建布局 → ② 左手系到右手系的坐标转换 → ③ 按材质划分子网格索引区间。静态网格至此完成；蒙皮网格额外处理 ④ 24 骨骼分组与跨堆顶点复制、⑤ bindpose 的等价变换。⑥ 为可选的网格简化。

本页实测模型

角色 Ellen 来自 Unity 官方免费示例项目 3D Game Kit Lite（Unity Technologies，Asset Store 免费下载）。下文的顶点数、骨骼数等均为该模型的真实导出数据。

① 顶点结构组织

首先枚举网格的顶点属性，据此构建顶点声明（vbDeclaration）并累加每顶点字节数。 除位置外，顶点可含法线、UV、颜色，蒙皮网格另含骨骼权重与索引。下面是实测的 Ellen_Body 网格——18727 顶点、30320 三角形、1 子网格、85 骨骼：

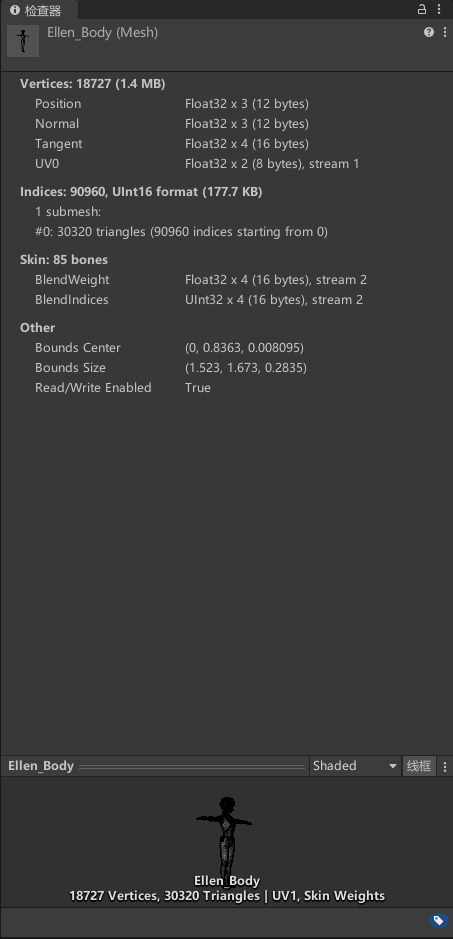

Ellen_Body 网格信息： 顶点流（Position/Normal/Tangent/UV/BlendWeight/BlendIndices）、索引格式、子网格数、骨骼数一览。

顶点流	vbDeclaration	字节	受控开关（模型设置）
位置	POSITION	12	必有
法线	NORMAL	12	忽略顶点法线 可剥离
颜色	COLOR	16	忽略顶点颜色 可剥离
UV	UV	8	忽略顶点 UV 可剥离
UV1	UV1	8	光照贴图 UV（可自动生成）
骨骼权重 + 索引	BLENDWEIGHT,BLENDINDICES	16 + 4	仅蒙皮网格；权重 Float32×4(16B)，索引导出后压成 Uint8×4(4B)
切线	TANGENT	16	忽略顶点切线 可剥离

模型设置折叠区： 四个剥离开关（UV / 颜色 / 法线 / 切线）减小体积；自动生成 UV1 补光照贴图 UV。

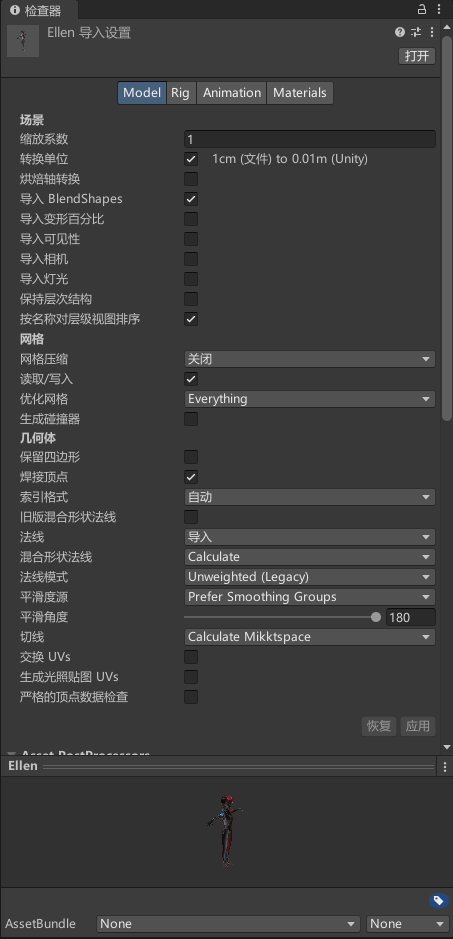

前提 · 模型导入设置：「读取/写入」需开启，导出时才能读到顶点数据；法线 / 切线 / 焊接顶点等设置也决定了上面表格里哪些顶点流存在。

注意

.lm 是分区二进制（版本 → 内容信息 → 段落 → 字符 → 网格 → 子网格 → 字符数据 → VB → IB），采用「先占位、记偏移、最后倒推回填」的写法。索引格式：顶点数 > 65535 且为 UInt32 时用 32 位，否则 16 位（Ellen_Body 为 UInt16）。

② 坐标翻转

顶点数据就绪后，先处理坐标系差异。 Unity 为左手系、LayaAir 为右手系，二者呈 X 轴镜像，空间数据需相应取反。各类数据处理如下：

数据	处理
位置 / 法线 / 切线	X 分量取反（-vertice.x / -normal.x / -tangent.x）
UV	V 翻转：uv.y × -1 + 1（Unity 纹理 V 向上，Laya 向下）
包围盒	-max.x, min.y, min.z, -min.x, max.y, max.z（X 取反并交换 min/max）

③ 子网格索引区间

网格按材质槽划分为多个子网格（SubMesh），每个子网格在索引缓冲中占一段区间。 区间记录起点 ibStart 与长度 ibLength（来自 mesh.GetIndices(i)）。静态网格按原始顺序写出；蒙皮网格的区间在骨骼分组后重算。

注意

本页实例 Ellen_Body 只有 1 个子网格，所以是单段区间（单子网格时 ibStart=0、ibLength=全部索引）。一个模型挂多个材质时会有多个子网格 → 多段区间，每段对应一个材质槽，运行时按区间分材质绘制。

④ 蒙皮 24 骨骼分组 + 顶点复制

以下两节为蒙皮网格专属。 LayaAir 单次 drawcall 的骨骼矩阵上限为 24 根（uniform 限制），而角色骨骼常达上百根。因此当子网格引用的骨骼超过 24 根时，需将其三角形拆分为多个骨骼数 ≤24 的分组、分批渲染。Ellen_Body 引用 85 根，需进行分组。

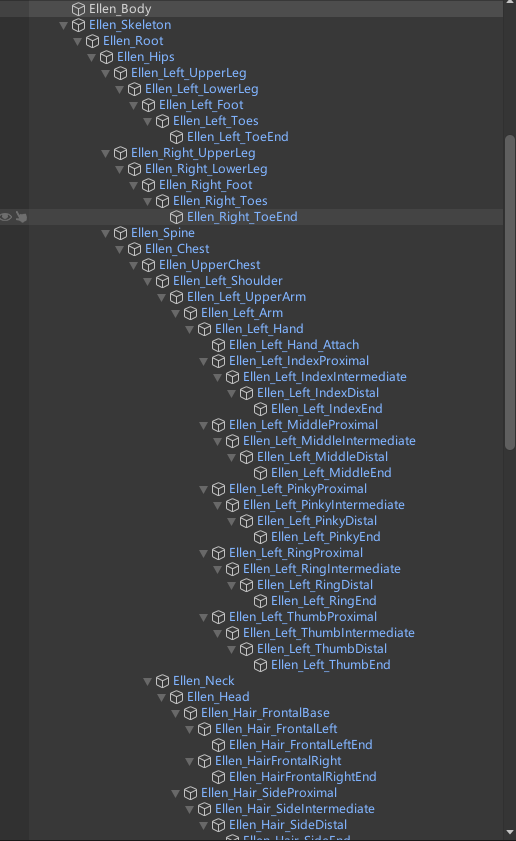

Ellen 的骨骼树： 从 Ellen_Root 展开是上百根骨骼节点（手指、脸部、头发都独立成骨），Ellen_Body 引用其中 85 根。

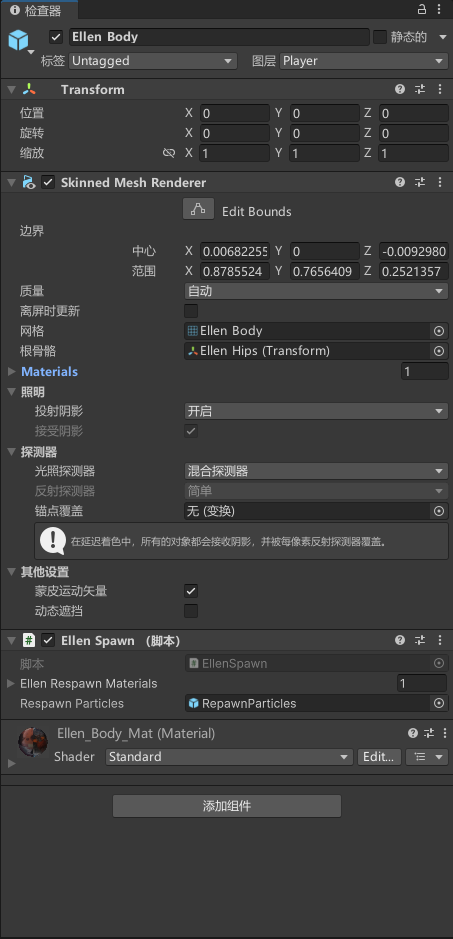

蒙皮网格渲染器： 导出时从这里读取 bones 列表（85 根）、根骨骼（Ellen Hips）与 sharedMesh，再做下面的分组。

分组示意：一个 SubMesh（30320 三角形、引用 85 根骨骼）按三角形引用的骨骼分堆，每堆 ≤24 根骨骼、各含一批三角形。

分组算法（MaxBoneCount = 24）：

1. 取三角形的骨骼集合：每个三角形 3 个顶点共引用最多 12 根骨骼（triangleBoneIndex）。
2. 尝试并入已有的堆（贪心）：该堆已全包含这些骨骼 → 直接加入；否则若加入后骨骼总数 ≤ 24 → 扩充该堆并加入；均不满足 → 新建一堆。注：取「第一个可容纳」的堆，属贪心策略，不保证堆数最少（即不保证 drawcall 最少）。
3. 顶点复制：同一个顶点若被分到不同的堆，必须复制一份——因为它的 4 个 boneIndex 要改写成「在该堆局部骨骼表里的下标」，各堆下标不同（checkPoint 用 commonPoint 字典去重）。这就是导出后顶点数可能多于 Unity 原始数的原因。
4. 索引重映射 + boneDic：顶点的全局 boneIndex 改写为堆内局部下标（changeBoneIndex）；每个堆再写一张「局部 → 全局」骨骼映射表 boneDic，供运行时还原。

实证 · 顶点复制导致顶点数增加：Unity 原始 18727 顶点 —（24 骨骼分组 / 跨堆复制）→ 导出 .lm 19629 顶点 = 多出 902 个（被复制的顶点）。

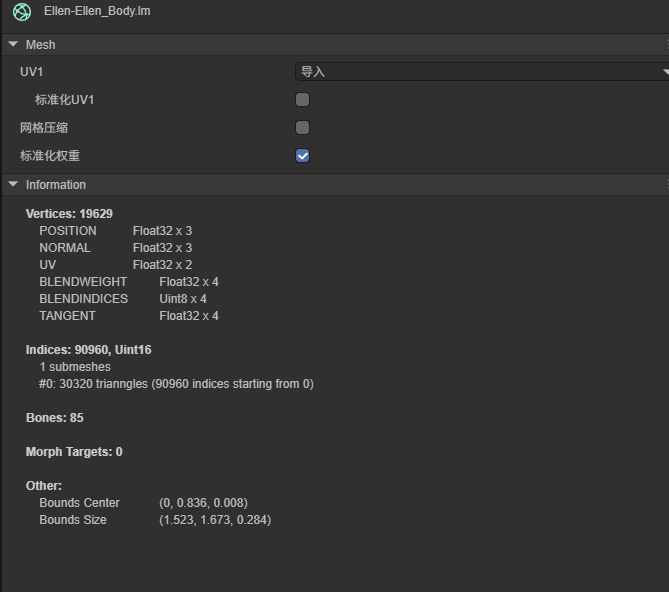

导出后的 .lm（在 LayaAir 中查看）： 顶点数 19629（> Unity 的 18727）、85 骨骼、Uint16 索引；BLENDINDICES 已从 UInt32 压成 Uint8 × 4（对应代码里的 (byte)boneIndex）。

小结

骨骼超 24 → 三角形分堆（每堆 ≤24 骨骼）→ 跨堆的顶点复制（18727→19629）→ boneIndex 按堆局部表重映射。

静态网格 vs 蒙皮网格

普通 MeshRenderer 走 writeMesh，没有骨骼、不分组、不复制顶点；只有蒙皮网格才有上面那套。拿一块 ProBuilder 地块 pb_Mesh 和 Ellen 对比，一眼看清：

对比项	静态 · pb_Mesh（地块）	蒙皮 · Ellen_Body
导出方法	writeMesh	writeSkinnerMesh
骨骼数	0	85
导出前顶点	729	18727
导出后顶点	729（不变）	19629（+902）
顶点复制	无	有（24 骨骼分组所致）
子网格	1	1

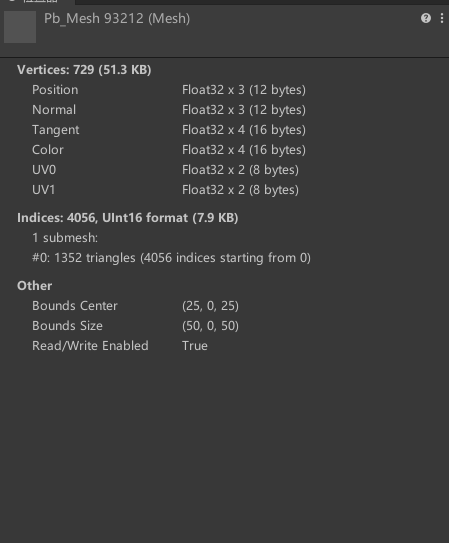

导出前 · Unity： 地块网格 pb_Mesh，729 顶点、无骨骼，包围盒中心 (25,0,25)。

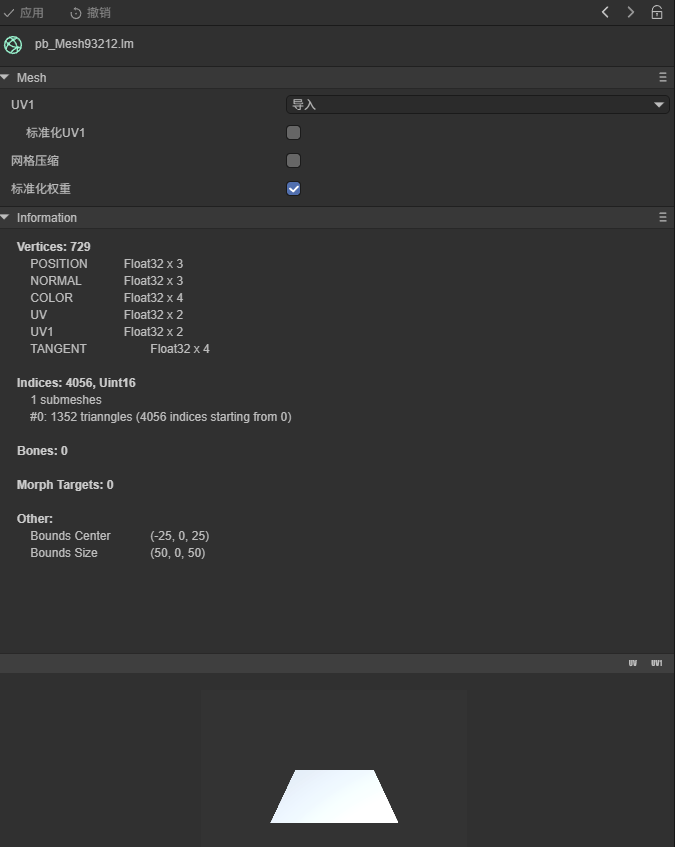

导出后 · .lm： 顶点仍是 729（无复制）、Bones: 0；包围盒中心变 (-25,0,25)——X 已取反，实证坐标翻转。

核心差异

静态网格顶点数原样导出（729→729）；蒙皮网格因 24 骨骼分组而顶点增多（18727→19629）。导出后顶点数变多是 24 骨骼分组复制的预期结果。

⑤ bindpose 处理

bindpose（绑定姿势矩阵）记录蒙皮时骨骼相对网格的初始变换，同属空间数据，需在坐标系转换下做等价变换。 因对象是矩阵，处理步骤较 ② 更多：

bindpose → 取逆 → 分解 TRS → position.x 取反、quaternion.x / w 取反 → 归一化 + 重组 → 再取逆 → inverseGlobalBindPoses

position.x 与 quaternion 的 x、w 取反的原因

Unity 采用左手系、LayaAir 采用右手系，二者差异等价于将整个空间沿 X 轴镜像一次。镜像下，平移只需把 position.x 取反（其余分量不变）；而旋转在左右手系之间不是简单镜像——同一个物理转动，换手系后等价于对四元数的 x 与 w 分量取反（y、z 保持不变），才能表示「翻转后看起来一样」的那次旋转。所以这里不是随手抄的公式，而是「让翻转前后骨骼朝向保持一致」的等价变换；缩放不含手性、无需处理。先取逆是为了把 bindpose 还原成正向的骨骼变换、翻转完再取逆装回 inverseGlobalBindPoses。

⑥ 网格简化

可选步骤：顶点数过多时对网格做减面简化。 普通网格导出默认不简化，该机制主要用于粒子网格顶点超限时的兜底。提供两种策略：

策略	说明
QEM（优先，高质量）	调 UnityMeshSimplifier 库的二次误差度量算法（需另装 UnityMeshSimplifier 包并开启 UNITY_MESH_SIMPLIFIER 编译宏，MeshSimplifier.cs），保形好
抽取三角形（兜底）	SimplifyByVertexSampling——库不可用时退化为抽取三角形，质量较低

注意

主要用途：粒子系统 mesh 顶点超限时自动简化（导出面板「自定义 Shader 设置」下的粒子 Mesh 优化，需 ENABLE_PARTICLE_MESH_OPTIMIZATION 宏）。普通网格导出默认不简化。

当前版本 · 两个独立编译宏

粒子 Mesh 优化功能由 ENABLE_PARTICLE_MESH_OPTIMIZATION 控制（默认未启用，故导出面板上不显示该开关）——在项目脚本编译符号（Scripting Define Symbols）里加上它即可启用。高质量 QEM 则另由 UNITY_MESH_SIMPLIFIER 控制：需再加该宏并安装 UnityMeshSimplifier 包，否则简化退化为采样兜底（见上表）。

⑦ 验证 · 导出前后对比

同一个 Ellen 模型，导出前后并排对比——网格形状一致，证明顶点 / 三角形 / 骨骼绑定正确还原：

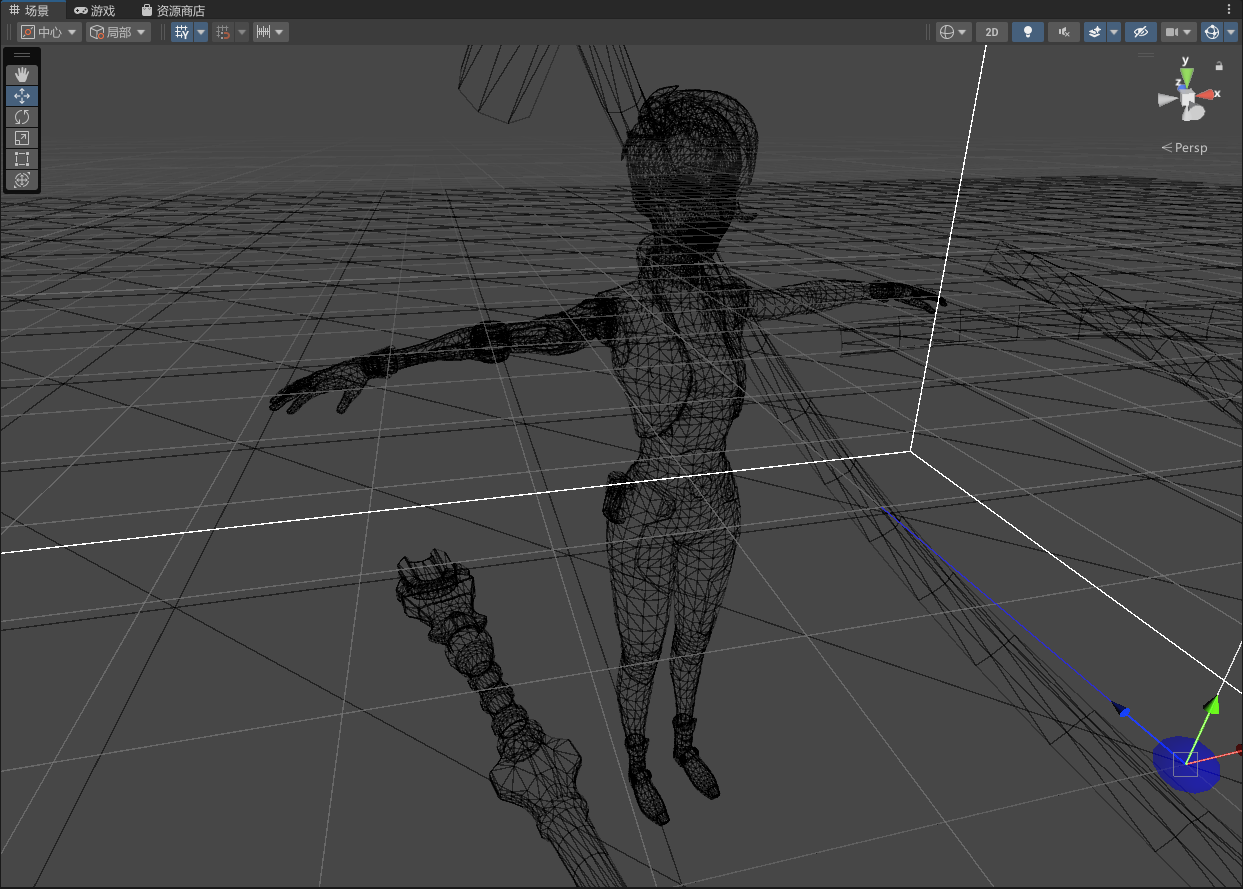

导出前 · Unity： Scene 视图「着色线框」下的网格拓扑（顶点 / 三角形）。

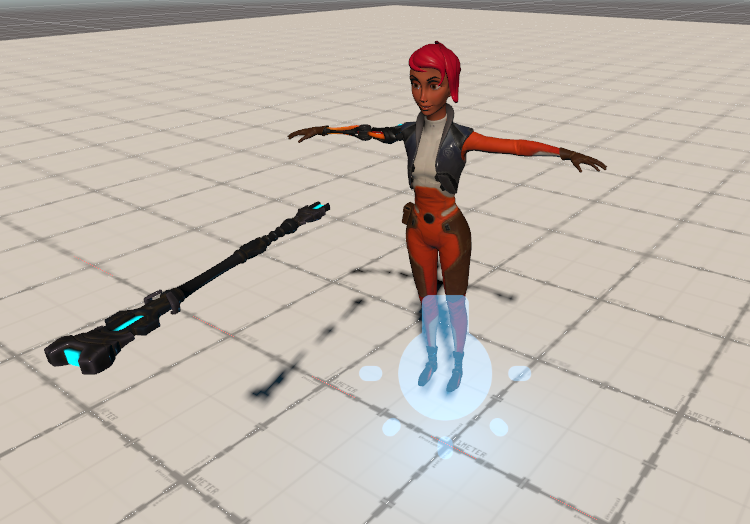

导出后 · LayaAir： 同一 Ellen 网格 + 法杖在引擎中还原渲染，形状一致。

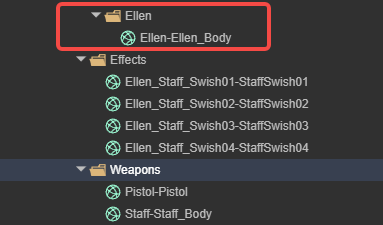

产物 .lm： 导出目录 Models/ 下，每个网格一个文件——如 Ellen-Ellen_Body、Staff-Staff_Body。

---
