3D性能优化
1.图形性能的基本认知
1.1 降低渲染的CPU成本
在渲染过程中,对CPU渲染时间影响时间最大的因素是将渲染指令发送到GPU的成本,渲染指令包括Draw Call以及在绘制3D物体之前更改GPU上设置的命令。
以下的几种手段都可以降低渲染的CPU成本:
- 减少场景中渲染物体的数量
- 考虑减少场景中对象的总数,例如:使用天空盒来代替远距离3D物体的渲染
- 对场景中的物体执行更高效的剔除手段,以便减少引擎中渲染的压力。
- 减少渲染对象的次数
- 在适当情况下,使用LightMap烘焙光照和阴影,该操作会增加显存使用量和构建时间,但可以提到运行效率
- 减少光源的数量
- 慎用实时阴影
- 慎用反射探针
1.2 降低渲染的GPU成本
受内存带宽限制,纹理尺寸太高,纹理数量过多,会引发GPU渲染瓶颈
为与相机的距离在运行时变化的纹理启用 mipmap。(例如,3D 场景中使用的大多数纹理)。这会增加这些纹理的内存使用量和存储空间,但可以提高运行时 GPU 性能。
使用合适的压缩格式来减小内存中纹理的大小。这可以缩短加载时间、减少内存占用并改善 GPU 渲染性能。压缩纹理仅使用未压缩纹理所需内存带宽的一小部分。
如果应用受到顶点处理的限制,意味着GPU在顶点处理阶段可以处理更多的顶点
降低顶点着色器的执行成本。
优化几何图形:不要使用不必要的三角形,并尽量保持 UV 映射接缝和硬边(双倍顶点)的数量尽可能少。
- 使用LOD优化不同的Mesh类型,优化顶点数量。
2.优化Draw Call
由于呈现状态更改会占用大量资源,因此对其进行优化非常重要。优化渲染状态更改的主要方法是减少它们的数量。有两种方法可以执行此操作:
- 减少绘制调用的总数。减少绘制调用的数量时,也会减少它们之间的渲染状态更改的数量。
- 以减少对呈现状态的更改次数的方式组织绘制调用。如果图形 API 可以使用相同的呈现状态来执行多个绘制调用,则可以将绘制调用组合在一起,而无需执行尽可能多的渲染状态更改。
LayaAir中提供了以下几种方法:
- GPU instance
- Dynamic Batch
- Static Batch
- Custom Static Batch
3.GPU instance
GPU 实例化是一个绘制调用优化方法,它在一个绘制调用中呈现具有相同材质的多个网格副本。网格的每个副本称为一个实例。这对于绘制场景中出现多次的事物很有用,例如,树木或草体。
GPU 实例在相同的绘制调用中呈现相同的网格。要添加变化并减少重复的外观,每个实例可以具有不同的属性,如 Color 或 Scale。绘制调用,呈现多个实例出现在框架调试器绘制网格(实例)。
GPU Instance需要硬件的支持,确保你当前所使用的硬件可以支持GPU Instance渲染

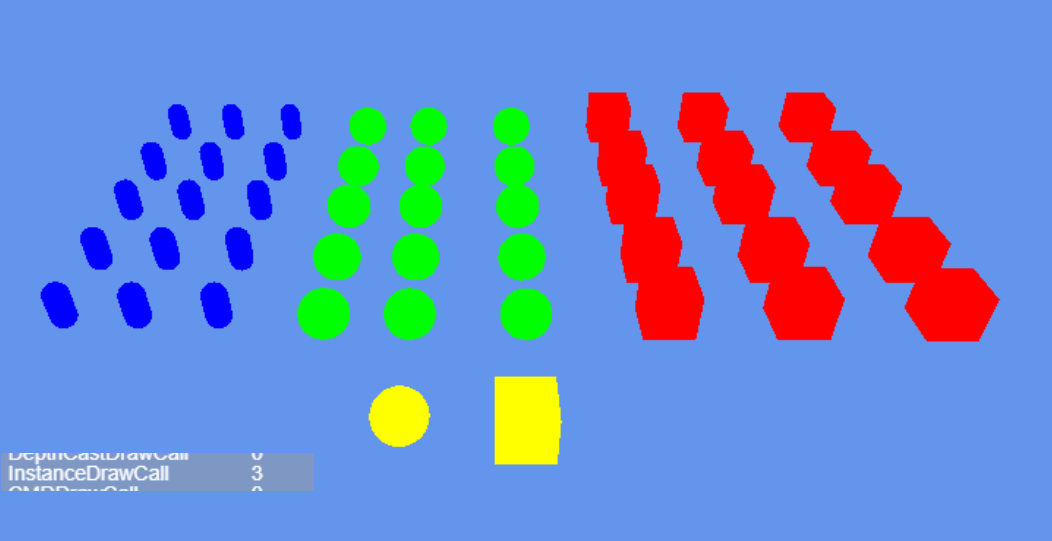

上图展示了一个GPU Instance测试场景和测试场景相对应的详细绘制信息,图中红-绿-蓝-黄为四种不同的材质
当前Instance DrawCall仅为三个,引擎自动为符合Instance条件的物体执行了Instance渲染流程
引擎Instance渲染条件:
- 相同的Mesh
- 相同的材质
- enableInstance(自定义Shader上的开关,引擎默认shader开启了Instance)
- 阴影状态是否相同(是否接收阴影)
- 反射探针状态是否相同
红-绿-蓝三类物体,具有不同的Mesh、不同的材质,但每一个红色、绿色或者蓝色的物体都是具有相同的材质、相同的Mesh、相同的Instance状态、相同的阴影状态、相同的反射探针状态。所以这三类物体符合引擎Instance渲染判断流程。引擎自动为这三类物体进行了实例化渲染,将红-绿-蓝三种物体将每种颜色的所有物体实例化以一个InstanceDraw Call的形式完成了渲染流程。黄色物体满足了Instance渲染判断的几乎所有内容,但是因为Mesh网格数据不同、引擎不会对所有的黄色物体进行Instance实例化渲染。
综上,一个基本的Instance渲染条件基本可以归纳为三个点:开启了enableInstance,相同Mesh,相同材质。
如果需要自己定制具有个性化的Instance渲染判断,开发者需要通过CommandBuffer的形式自己组织渲染的数据
4.Dynamic Batch
动态合并分为 实例合并 与 顶点合并 两种。这两种优化都无需开发者进行任何设置,而且物体可动态移动,不受限制。但是合并原则相对严格。以下是两种合并最基本条件。
实例合并:
需要同Mesh和同材质双条件满足。在三维场景中同Mesh同材质的模型还是可能大量存在的,在这时实例合并有不小的发挥空间。
顶点合并:
需要同材质且模型顶点小于10个。顶点合并目前在一些假阴影和特效模型上有发挥空间。
注意:半透明的物体需要连续渲染才能动态合并,所以半透明物体的动态合并几率低。
关闭动态合批选项

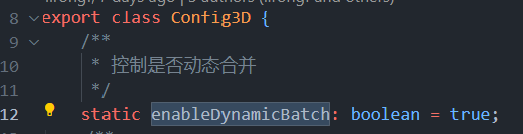

在引擎的Config3D.ts文件中enableDynamicBatch值选项,true为开启动态合批,false为关闭动态合批
图4-1
5.Static Batch
静态批处理是一种绘制调用批处理方法,它组合不移动的网格以减少绘制调用。 它将组合的网格转换为世界空间,并为它们构建一个共享的顶点和索引缓冲区。 然后,对于可见网格,引擎执行一系列简单的绘制调用,每个调用之间几乎没有状态变化。 静态批处理不会减少绘制调用的次数,而是减少它们之间渲染状态更改的次数。 静态批处理比动态批处理更有效,因为静态批处理不会在 CPU 上转换顶点。
关闭静态合批选项

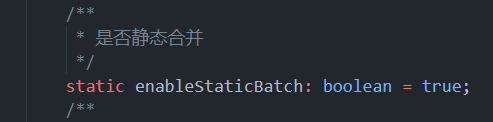

在引擎的Config3D.ts文件中enableStaticBatch值选项,true为开启动态合批,false为关闭动态合批
图5-1
静态合批的条件:

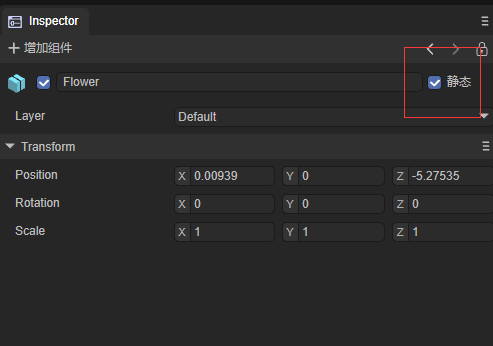

- 物体为Static(包括子物体)
使用同种材质的统一模型
图5-2
6.Custom Static Batch(Static Batch Volume组件)

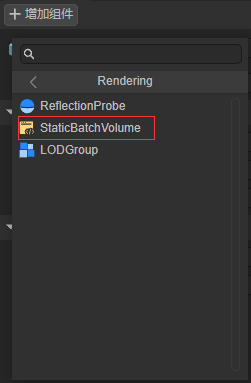

在Object的inspect面板,增加组件,选择Rendering选项,找到Static Batch Volume组件
图6-1

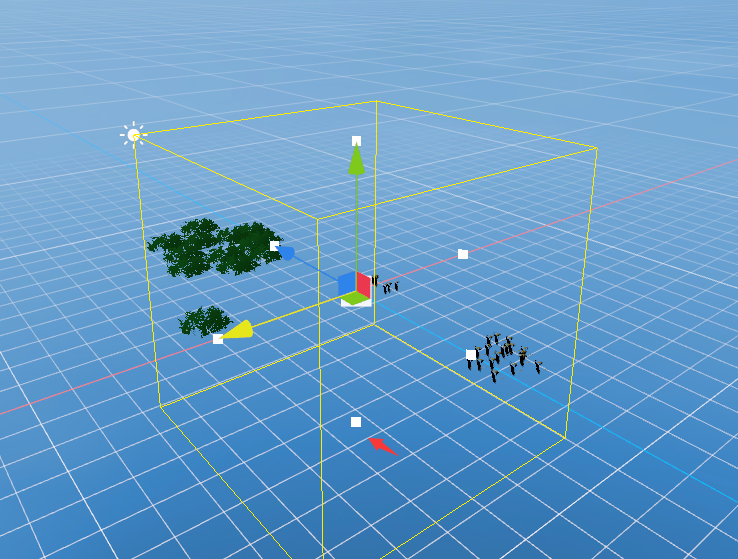

在Scene视窗中拖动小白点选择合适的Volume大小
图6-2

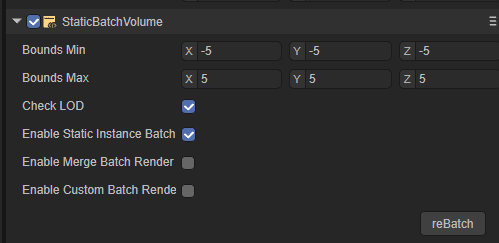

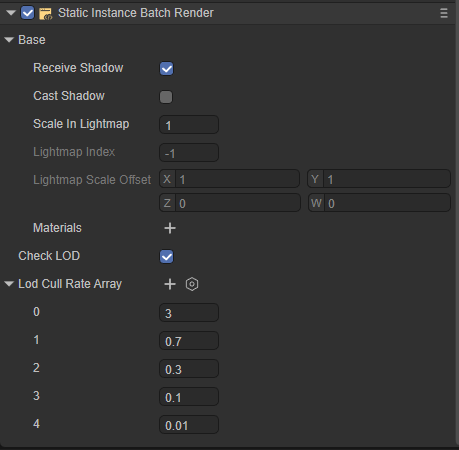

Static Batch Volume组件的使用: 上面的Volume框选到合适的大小后,在组件的详情面板中,勾选Static Instance Batch,再点击reBatch,Volume中所框选的物件就会执行Batch操作,优化Draw Call,提升运行效率。勾选了CheckLOD选项的Batch组件, 会自动检查Volume中的物体LOD属性信息, 然后将Volume中的所有物体按照LOD Cull Rate Array的物体LOD等级划分为不同的LOD渲染对象
图6-3
图6-4
7.基于节点的材质合批功能
7.1表现效果
基于节点的材质合批功能可以通过图7-1和图7-2来展示其表现,本测试案例的场景中一共有200个小球和1个平板。经过合批处理后, 最终场景内的不透明绘制批次

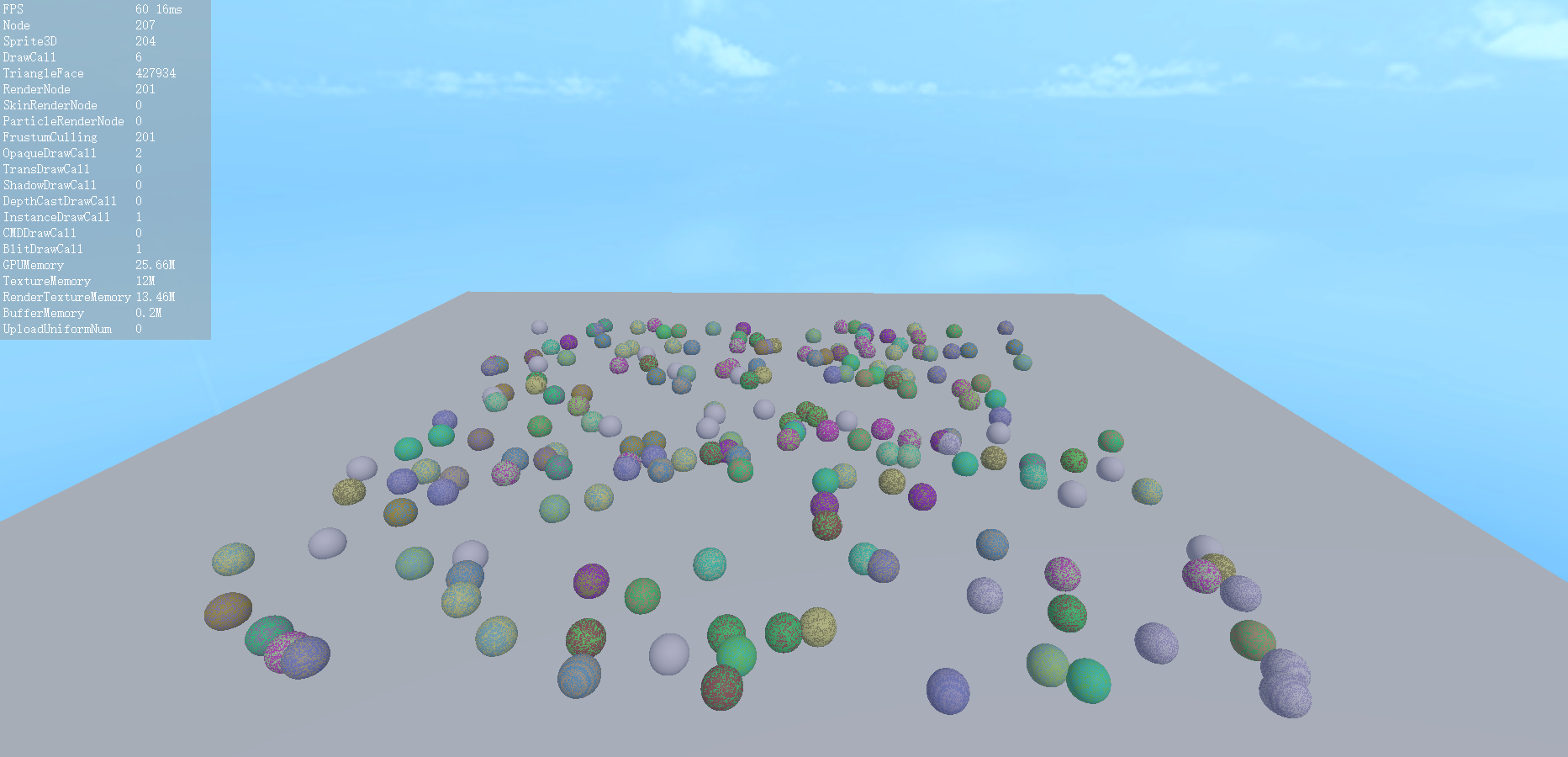

图7-1 场景截图

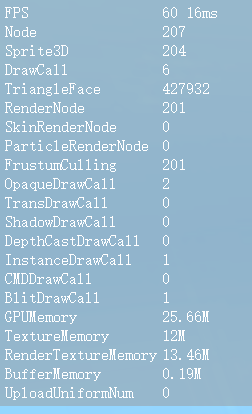

图7-2 Stat面板
7.2 使用示例
该示例使用脚本实现了一个基于节点的材质合批功能,主要通过为多个 3D 节点分配共享的材质和网格,并利用自定义的 UniformBuffer 来优化渲染性能。
脚本代码如下:
const { regClass, property } = Laya;
@regClass()
export class Script extends Laya.Script {
//共享材质,用于合批
public batchMat: Laya.Material;
//颜色数目
private _colorNums = 20;
//精灵数目
private _spriteNums = 200;
private _createColorBufferData() {
//随机给20个颜色值
let colorBuffer = new Float32Array(20 * 4);
for (var i = 0; i < this._colorNums; i++) {
let offset = i * 4;
colorBuffer[offset] = Math.random();
colorBuffer[offset + 1] = Math.random();
colorBuffer[offset + 2] = Math.random();
colorBuffer[offset + 3] = 1;
}
//设置uniformbuffer
this.batchMat.setBuffer("colormap", colorBuffer);
}
//随机生成_spriteNums数目个的小球,使用随机颜色
private _createMeshSpriteRender() {
let mesh = Laya.PrimitiveMesh.createSphere(0.5);
let ownerSprite = this.owner;
let positionRanvge = 30;
for (var i = 0; i < this._spriteNums; i++) {
let sprite = ownerSprite.addChild(new Laya.Sprite3D());
let filter = sprite.addComponent(Laya.MeshFilter);
let render = sprite.addComponent(Laya.MeshRenderer);
// 设置相同的材质与网格
filter.sharedMesh = mesh;
render.sharedMaterial = this.batchMat;
//随机位置
sprite.transform.localPosition = this._getRandomPosition(positionRanvge);
//随机一个颜色索引
let colorIndex = Math.floor(Math.random() * this._colorNums);
//设置节点的 Laya.ENodeCustomData.custom_0 为对应的颜色索引
render.setNodeCustomData(Laya.ENodeCustomData.custom_0, colorIndex);
}
}
private _getRandomPosition(positionRanvge: number): Laya.Vector3 {
let getRangeRandom = () => {
return (Math.random() - 0.5) * positionRanvge;
}
return new Laya.Vector3(getRangeRandom(), 0.3, getRangeRandom());
}
}
shader代码如下:
Shader3D Start
{
type:Shader3D
name:PBRColorBatchShader
enableInstancing:true,
supportReflectionProbe:true,
uniformMap:{
u_AlphaTestValue: { type: Float, default: 0.5, range: [0.0, 1.0] },
u_TilingOffset: { type: Vector4, default: [1, 1, 0, 0] },
u_AlbedoColor: { type: Color, default: [1, 1, 1, 1] },
u_AlbedoTexture: { type: Texture2D, options: { define: "ALBEDOTEXTURE" } },
u_NormalTexture: { type: Texture2D, options: { define: "NORMALTEXTURE" } },
u_NormalScale: { type: Float, default: 1.0, range: [0.0, 2.0] },
u_Metallic: { type: Float, default: 0.0, range: [0.0, 1.0] },
u_Smoothness: { type: Float, default: 0.0, range: [0.0, 1.0] },
u_MetallicGlossTexture: { type: Texture2D, options: { define: "METALLICGLOSSTEXTURE" } },
u_OcclusionTexture: { type: Texture2D, options: { define: "OCCLUSIONTEXTURE" } },
u_OcclusionStrength: { type: Float, default: 1.0 },
u_EmissionColor: { type: Color, default: [0, 0, 0, 0] },
u_EmissionIntensity: { type: Float, default: 1.0 },
u_EmissionTexture: { type: Texture2D, options: { define: "EMISSIONTEXTURE" } },
},
defines: {
EMISSION: { type: bool, default: false },
ENABLEVERTEXCOLOR: { type: bool, default: false }
}
shaderPass:[
{
pipeline:Forward,
VS:LitVS,
FS:LitFS
}
]
}
Shader3D End
GLSL Start
#defineGLSL LitVS
#define SHADER_NAME PBRColorBatchShader
#include "Math.glsl";
#include "Scene.glsl";
#include "SceneFogInput.glsl"
#include "Camera.glsl";
#include "Sprite3DVertex.glsl";
#include "VertexCommon.glsl";
#include "PBRVertex.glsl";
varying float spriteCustomData;
void main()
{
Vertex vertex;
getVertexParams(vertex);
PixelParams pixel;
initPixelParams(pixel, vertex);
gl_Position = getPositionCS(pixel.positionWS);
gl_Position = remapPositionZ(gl_Position);
spriteCustomData = NodeCustomData0;
#ifdef FOG
FogHandle(gl_Position.z);
#endif // FOG
}
#endGLSL
#defineGLSL LitFS
#define SHADER_NAME PBRColorBatchShader
#include "Color.glsl";
#include "Scene.glsl";
#include "SceneFog.glsl";
#include "Camera.glsl";
#include "Sprite3DFrag.glsl";
#include "PBRMetallicFrag.glsl";
uniform vec4 colormap[20];
varying float spriteCustomData;
void initSurfaceInputs(inout SurfaceInputs inputs, inout PixelParams pixel)
{
inputs.alphaTest = u_AlphaTestValue;
#ifdef UV
vec2 uv = transformUV(pixel.uv0, u_TilingOffset);
#else // UV
vec2 uv = vec2(0.0);
#endif // UV
inputs.diffuseColor = colormap[int(spriteCustomData)].rgb;
inputs.alpha = colormap[int(spriteCustomData)].a;
#ifdef COLOR
#ifdef ENABLEVERTEXCOLOR
inputs.diffuseColor *= pixel.vertexColor.xyz;
inputs.alpha *= pixel.vertexColor.a;
#endif // ENABLEVERTEXCOLOR
#endif // COLOR
#ifdef ALBEDOTEXTURE
vec4 albedoSampler = texture2D(u_AlbedoTexture, uv);
#ifdef Gamma_u_AlbedoTexture
albedoSampler = gammaToLinear(albedoSampler);
#endif // Gamma_u_AlbedoTexture
inputs.diffuseColor *= albedoSampler.rgb;
inputs.alpha *= albedoSampler.a;
#endif // ALBEDOTEXTURE
inputs.normalTS = vec3(0.0, 0.0, 1.0);
#ifdef NORMALTEXTURE
vec3 normalSampler = texture2D(u_NormalTexture, uv).rgb;
normalSampler = normalize(normalSampler * 2.0 - 1.0);
normalSampler.y *= -1.0;
inputs.normalTS = normalScale(normalSampler, u_NormalScale);
#endif
inputs.metallic = u_Metallic;
inputs.smoothness = u_Smoothness;
#ifdef METALLICGLOSSTEXTURE
vec4 metallicSampler = texture2D(u_MetallicGlossTexture, uv);
inputs.metallic = metallicSampler.x;
inputs.smoothness = (metallicSampler.a * u_Smoothness);
#endif // METALLICGLOSSTEXTURE
inputs.occlusion = 1.0;
#ifdef OCCLUSIONTEXTURE
vec4 occlusionSampler = texture2D(u_OcclusionTexture, uv);
float occlusion = occlusionSampler.g;
inputs.occlusion = (1.0 - u_OcclusionStrength) + occlusion * u_OcclusionStrength;
#endif // OCCLUSIONTEXTURE
inputs.emissionColor = vec3(0.0);
#ifdef EMISSION
inputs.emissionColor = u_EmissionColor.rgb * u_EmissionIntensity;
#ifdef EMISSIONTEXTURE
vec4 emissionSampler = texture2D(u_EmissionTexture, uv);
#ifdef Gamma_u_EmissionTexture
emissionSampler = gammaToLinear(emissionSampler);
#endif // Gamma_u_EmissionTexture
inputs.emissionColor *= emissionSampler.rgb;
#endif // EMISSIONTEXTURE
#endif // EMISSION
}
void main()
{
PixelParams pixel;
getPixelParams(pixel);
SurfaceInputs inputs;
initSurfaceInputs(inputs, pixel);
vec4 surfaceColor = PBR_Metallic_Flow(inputs, pixel);
#ifdef FOG
surfaceColor.rgb = sceneLitFog(surfaceColor.rgb);
#endif // FOG
gl_FragColor = surfaceColor;
gl_FragColor = outputTransform(gl_FragColor);
}
#endGLSL
GLSL End
7.2.1原理介绍
开发者可通过材质(Material)的setBuffer
方法设置对应的uniform缓冲区。
在示例中,我们创建了一个长度为 4 * 20 的Float32Array(即colorBuffer
),作为uniform vec4 colormap[20]
的数据源,包含20种不同的颜色信息。
在实现过程中,我们为每个节点生成随机颜色索引(colorIndex),并通过 BaseRender.setNodeCustomData 方法将这些索引值存储在节点的自定义数据区域 ENodeCustomData.custom_0 位置上。需要注意的是:该接口仅支持设置数字类型数据。
在渲染阶段,引擎检测到200个使用相同材质与网格的球体,会自动进行批次合并优化。不同节点的CustomData数据会以InstanceBuffer的形式被合并提交,最终这200个球体只需一个渲染批次即可完成绘制,大幅提升了渲染效率。
7.2.2注意事项
- 目前 BaseRender.setNodeCustomData 方法仅有 custom_0 , custom_1 , custom_2 可选项。
- 材质在切换到在Instance渲染时,这三个槽位占用了顶点 VertexMesh.MESH_CUSTOME0,VertexMeshMESH_CUSTOME1,VertexMesh.MESH_CUSTOME2。
- uniform缓冲区使用时需要注意,在低端手机上过大的数据可能存在uniform超出的风险。
